尺 寸 |
|||||

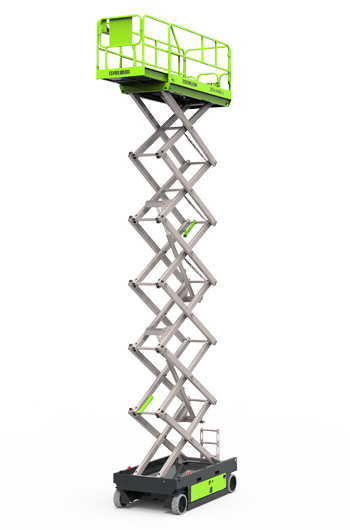

| 型號 | ZS1414HD-Li | ZS1212HD-Li | ZS1012HD-Li | ZS0808HD-Li | ZS0607HD-Li |
|
最大工作高度 |
15.7米 |
13.80米 |
11.80米 |
10.00米 | 7.8米 |
|

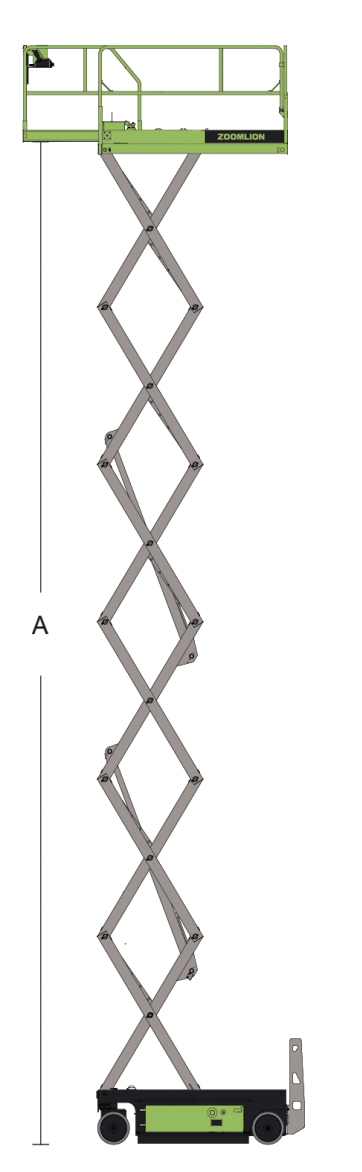

A-最大平台高度 |
13.7米 |
11.80米 |
9.80米 |
8.00米 |
5.8米 |
|
B-最小平台高度 |
1.54米 |
1.52米 |
1.39米 |
1.26米 | 1.05米 |
|

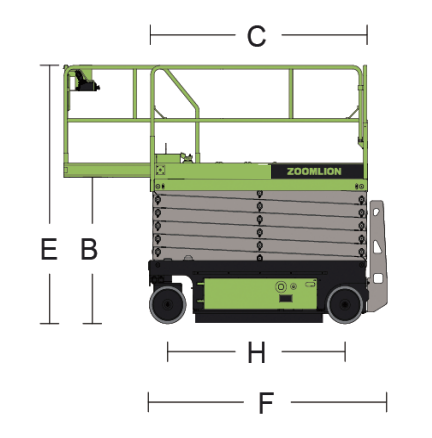

C-工作平台長度 |
2.67米 |
2.30米 |
2.30米 |
2.30米 | 1.65米 |
|

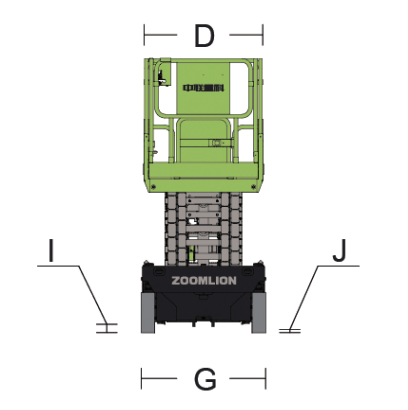

D-工作平台寬度 |
1.12米 |
1.12米 |
1.12米 |
0.81米 | 0.74米 |
|
平台延伸尺寸 |
0.91米 |
0.91米 |
0.91米 |
0.91米 | 0.91米 |
|
E-整機高度（護欄升起） |
2.68米 |
2.66米 |
2.53米 |
2.4米 | 2.20米 |
|
整機高度（護欄摺疊） |
2.15米 |
2.13米 |
2米 |
1.9米 | 1.79米 |
|
F-整機長度 |
2.87米 |
2.49米 |
2.49米 |
2.49米 | 1.85米 |
|
G-整機寬度 |
1.4米 |
1.15米 |
1.15米 |
0.81米 | 0.76米 |
|
H-軸距 |
2.22米 |
1.85米 |
1.85米 |
1.85米 | 1.37米 |
|
I-最小離地間隙（收藏狀態） |
0.11米 |
0.11米 |
0.11米 |
0.11米 | 0.06米 |
|
J-最小離地間隙（起升狀態） |
0.02米 |
0.02米 |
0.02米 |
0.02米 | 0.016米 |
|
性 能 |
|||||
|
額定載荷 |
260公斤 |
350公斤 |
350公斤 |
230公斤 | 230公斤 |
|
延伸平台安全工作載荷 |
113公斤 |
113公斤 |
113公斤 |
113公斤 | 113公斤 |
|
最大工作人數 |
2 |
3 |
室內：2 室外：1 |
2 | 2 |
|
行駛速度（收藏狀態） |
3.5km/h |
3.5km/h |
3.5km/h |
3.5km/h | 3.5km/h |
|
行駛速度（起升狀態） |
0.8km/h |
0.8km/h |
0.8km/h |
0.8km/h | 0.8km/h |
|
轉彎半徑-內側 |
0.1米 |
0.1米 |
0.1米 |
0.1米 | 0.1米 |
|
轉彎半徑-外側 |
2.6米 |
2.2米 |
2.2米 |
2.1米 | 1.6米 |
|
起升／驅動電機 |
24V/4.5KW |
24V/4.5KW |
24V/4.5KW |
24V/3.3KW | 24V/3.3KW |
|
上升/下降時間 |
88s/60s |
62s/42s |
60s/35s |
31s/40s | 20s/24s |
|
最大爬坡能力 |
25%(14°) |
25%(14°) |
25%(14°) |
25%(14°) | 25%(14°) |
|
最大工作角度（側向/縱向） |
1.5°/3° |
1.5°/3° |
1.5°/3° |
1.5°/3° | 1.5°/3° |
|
控制 |
比例控制 |
比例控制 |
比例控制 |
比例控制 | 比例控制 |
|
驅動 |
雙前輪 |
雙前輪 |
雙前輪 |
雙前輪 | 雙前輪 |
|
多盤煞車 |
雙後輪 |
雙後輪 |
雙後輪 |
雙後輪 | 雙後輪 |
|
輪胎 |
ф381mm×127mm |
ф381mm×127mm |
ф381mm×127mm |
ф381mm×127mm | ф305mm×114mm |
|
動 力 |
|||||
|
蓄電池 |
230Ah鋰電 |
230Ah鋰電 |
230Ah鋰電 |
160Ah鋰電 | 160Ah鋰電 |
|
充電器 |
24V/30A |
24V/30A |
24V/30A |
24V/30A | 24V/30A |
| 充電器（選配） | 24/60A | 24/60A | 24/60A | 24/60A | |
|
重 量 |
|||||
|
整機重量 |
3280公斤 |
2970公斤 |
2900公斤 |
2060公斤 | 1425公斤 |
